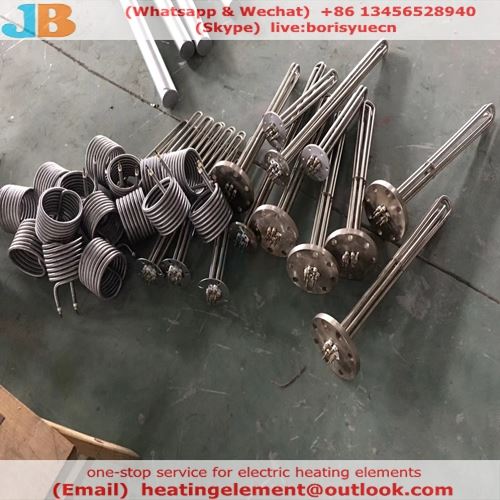

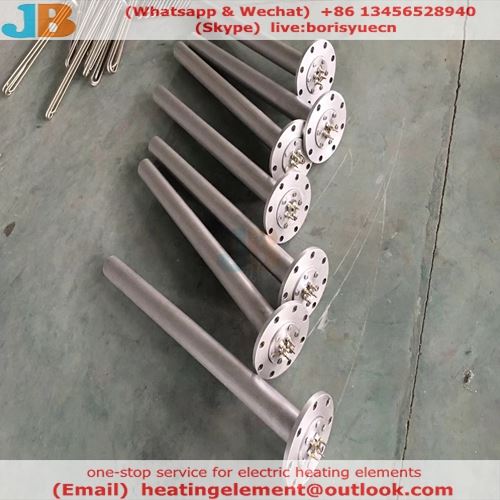

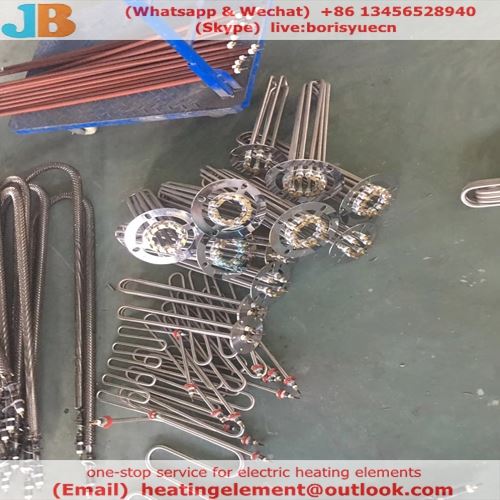

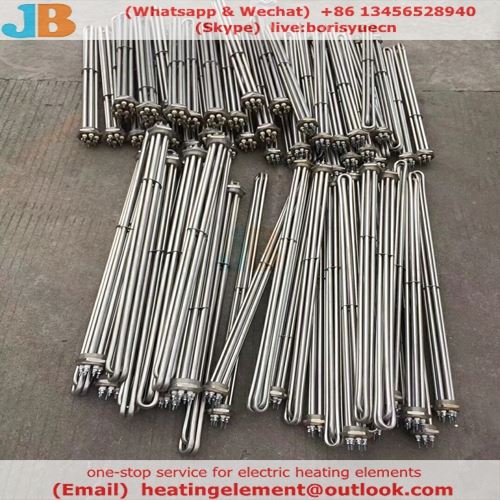

220V वोल्टेज को 380V इलेक्ट्रिक हीटिंग ट्यूब से कैसे कनेक्ट करें?
यदि केवल एक 220V इलेक्ट्रिक हीटिंग ट्यूब है, तो इसे सीधे 380V बिजली की आपूर्ति से नहीं जोड़ा जा सकता है। यदि ऐसा किया जाता है, तो केवल एक ही परिणाम होगा: हीटिंग ट्यूब जल्दी से जल जाती है, और कई हीटिंग ट्यूब अलग-अलग होते हैं।
उदाहरण के लिए, 3 हीटिंग ट्यूब हैं, प्रत्येक में 220V के रेटेड वोल्टेज के साथ, 380V बिजली की आपूर्ति से कैसे कनेक्ट किया जाए।
इलेक्ट्रिक हीटिंग ट्यूब वायरिंग आरेख
हम जानते हैं कि पाइप को गर्म करने के लिए आमतौर पर इस्तेमाल की जाने वाली 4 वायरिंग विधियां हैं:
1. श्रृंखला
श्रृंखला में कनेक्ट होने पर, हीटिंग ट्यूबों का कुल वोल्टेज प्रत्येक चरण के वोल्टेज के योग के बराबर होता है, इसलिए तीन 220V हीटिंग ट्यूबों का कुल वोल्टेज 220*3=660V है। यह वायरिंग विधि उपयुक्त नहीं है।
2. समानांतर
समानांतर में कनेक्ट करते समय, हीटिंग ट्यूबों का कुल वोल्टेज प्रत्येक चरण के वोल्टेज के बराबर होता है, इसलिए तीन 220V हीटिंग ट्यूबों का कुल वोल्टेज भी 220V होता है। जाहिर है, 380V बिजली की आपूर्ति से जुड़ना संभव नहीं है।
3. डेल्टा वायरिंग विधि
इस कनेक्शन विधि में, हीटिंग ट्यूब का कुल वोल्टेज चरण वोल्टेज के बराबर होता है, इसलिए तीन 220V इलेक्ट्रिक हीटिंग ट्यूब को 220V बिजली आपूर्ति वोल्टेज से जोड़ा जाना चाहिए।
4. स्टार (वाई) टाइप वायरिंग विधि
स्टार कनेक्शन का उपयोग करते समय, हीटिंग ट्यूब का कुल वोल्टेज प्रत्येक चरण *1.732 के वोल्टेज के बराबर होता है, और तीन 220V हीटिंग ट्यूब 220*1.732 लगभग 380 के बराबर होनी चाहिए।
